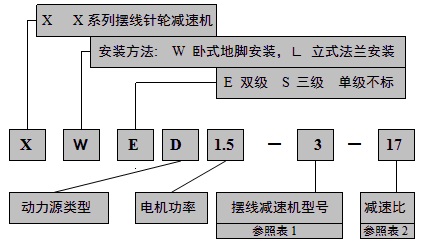

擺線減速機型號表示方法

注：擺線針減速機按結構形式分為：臥式擺線針輪減速機、國茂立式擺線針輪減速機；按驅動器聯接方式分為：雙軸型、電機接盤型、電機直聯型

動力源類型：

D表示Y系列普通型電機（此為輸入端聯接規格補充），其他形式還有:

A：YA系列曾安型電動機

B：YB系列隔爆型電動機

P：YEJ系列內制動型電動機

T：YCT系列電磁調速型電動機

K：YD系列多速型電動機

I：IEC系列電動機

Q：YZ系列起重電動機

Z：直流電動機

S：伺服電動機

N：ZD型錐形轉子制動電動機

V：變頻調速電動機

J：步進電機

Y：Y系列擺線減速機專用普通電機

表1擺線減速機型號對照表

注：不同標準相應機型號，性能指標基本相同，外形、安裝和聯接尺寸略有不同。用戶盡量選用JB/T2982-94A、B

表2擺線減速機速比表

注：凡一級機型具有的傳動比，二級、三級機型均可任意組合，如需其他X系列擺線針輪減速機傳動比可與本公司技術部聯系
